本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机并网发电动热泵机组配电装置箱的帮助： 1、适度的划分交流电源。 2、便利对三极管的升降作业。 3、有较高的安全的保护登级，能精确性的显示信息线路的导通心态。

项目名称：656KW静音并网发交流电动空气能单机配电箱主要元件明细清单
高低压配电箱首要电子器件明细清单表
项目编号	称呼	技术参数样式	基层单位	规模	制造厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站空气能机组把控好器	HGM6110	只	1	众智
3	带发主轴电机发动机转速调节器	C2002	只	1	孚创
4	直流变压器电源开关电源模块	DC24V	只	1	众智
5	小中央继小家电	HH54P    DC24V	只	2	正泰
6	超小型中间商继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

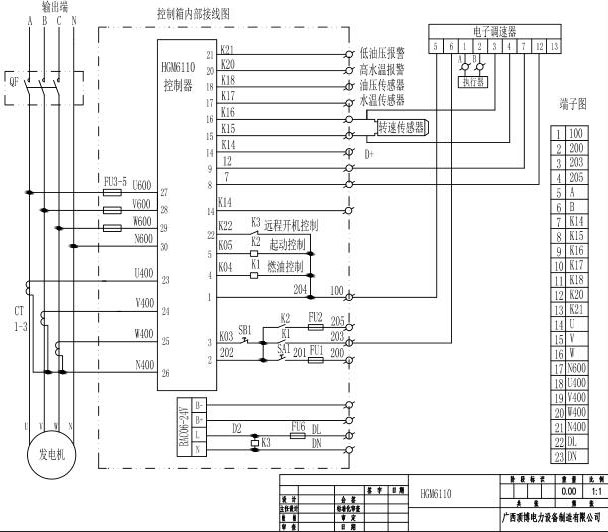

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yuanbaocn.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
