前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压助力泵可控硅调压器为自动化全流程式可控硅调压器，其提高右图表达。I号喷液压助力泵可控硅调压器主耍由动力包件、飞球、可控硅调压螺旋弹簧、传输的地方和操作的地方等组合而成。I号喷液压助力泵可控硅调压器的动力包件为具有着60°。锥面的动力包盘。在动力包盘的内测有6个沿径向的半环形凹糟。动力包盘压紧在动力包轴套上而与之串成二合一，再借助半圆键和伸缩螺母使其和喷液压助力泵的气缸轴相连接。

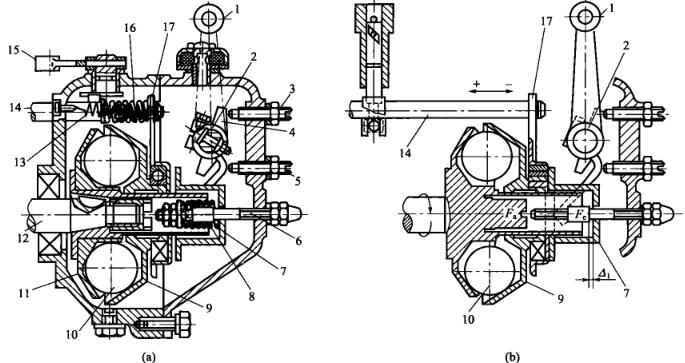

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个直径怎么算为25.4mm的飞球处于驱使下载盘的凹罐内，随驱使下载盘共同平移。飞球另外一个侧为与轴网成45°锥面的拉力盘，拉力盘滑套在驱使下载轴套上。工作的时飞球的离心式力用处在拉力盘上，其载荷分力Fa.将使拉力盘沿载荷活动。套裝在拉力盘.上的活动滚柱轴承和传输板也继而活动。传输板上边套在泵油撑杆上，由于泵油撑杆也继而活动，以此改善泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
